Устройства волнового уплотнения WDM

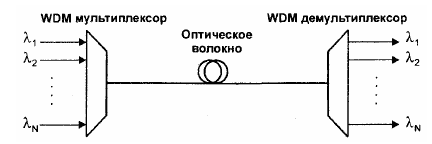

Устройство волнового (спектрального) уплотнения WDM — WDM фильтр -выполняет функции мультиплексирования MUX (объединения) или демультиплексирования DEMUX (выделения или фильтрации) оптических сигналов разных длин волн — каналов — в одно волокно из множества волокон или из одного волокна в несколько волокон. На передающей и приемной сторонах могут устанавливаться однотипные устройства, но работающие в режимах MUX и DEMUX соответственно. Сам факт существования устройств WDM основан на свойстве волокна пропускать множество каналов, которые распространяются по волокну, не взаимодействуя между собой, рис. 3.14.

Первые устройства WDM появились в начале 90-х годов. В основном это были широкозонные двухканальные системы с длинами волн 1310 нм и 1550 нм. В дальнейшем по мере все большего освоения окна 1550 нм появляются прецизионные узкозонные WDM устройства с мультиплексируемыми длинами волн, полностью лежащими в окне 1550 нм. Это позволяет строить протяженные магистрали с множеством каналов на волокно. Катализатором прогресса становятся оптические усилители EDFA. Практически вся рабочая область длин волн (pass-band), в которой усилитель EDFA имеет достаточно высокий коэффициент усиления и приемлемое отношение сигнал/шум (1530-1560 нм), отводится в распоряжение систем волнового уплотнения. Термин DWDM (dense wavelength division multiplexer) — плотное волновое мультиплексирование -используется по отношению к WDM устройствам с расстоянием между со­седними каналами 1,6 нм и менее. Для построения многоканальных WDM систем наряду с пассивными WDM фильтрами также требуются узкополосные лазеры, стабильно выдерживающие нужную длину волны. Пока именно лазеры остаются наиболее дорогим элементом в таких системах, несколько сдерживая их развитие. В настоящее время поставляются системы с числом каналов 4, 8 и 16. Предполагается рост числа мультиплексных каналов до 32.
