Вносимые потери

Вносимые потери можно разбить на две категории: внутренние и внешние потери.

Внутренние потери определяются факторами, которые невозможно контролировать (достичь их улучшения при заделке волокна в соединитель), а именно парной вариацией диаметров сердцевин, показателей преломления, числовых апертур, эксцентриситетов сердцевина/оболочка и концентричностей сердцевины у волокон с разных сторон. Причем следует аддитивно учитывать все эти потери. Можно ожидать случайное изменение этих факторов даже в том случае, когда волокна одинакового стандарта или с одной и той же катушки. Эти факторы проявляются меньше на непрерывном сегменте оптического кабеля, так как они плавно меняются с длиной. На внутренние потери влияет технология производства волокна и соответствующие критерии контроля качества, а не конструктор соединителя. Зная разброс значений перечисленных выше параметров, можно определить максимальное значение внутренних потерь.

Соединение волокон 62,5/125 и 50/125. Факт наличия двух основных широко распространенных стандартов многомодового градиентного волокна 50 мкм и 62,5 мкм нужно принять как свершившийся. Многомодовое волокно наибольшее применение имеет при строительстве локальных сетей. Российские заводы по производству волоконно-оптического кабеля более широко используют стандарт многомодового волокна с диаметром светонесущей жилы 50 мкм отечественного производства. Если свет распространяется из волокна 50/125 в волокно 62,5/125, то потери интенсивности света не происходит (мы пренебрегаем другими потерями). Если же свет переходит из волокна 62,5/125 в волокно 50/125, то только доля (50/62,5) интенсивности света будет во втором волокне, что соответствует потерям 1,94 дБ.

Этот факт учитывается при производстве оптических приемопередатчиков. Так, обычно светодиод передатчика рассчитан на волокно меньшего диаметра (50 мкм), а приемник в этом же устройстве на волокно большего диаметра (62,5 мкм). В этом случае не является строго обязательным использование в кабельном сегменте, соединяющим такие устройства, стандарта волокна 62,5/125, рекомендованного спецификацией ANSI/T1A/EIA-568A.

Более того, многие сетевые стандарты закладывают большой запас по затуханию в кабельной системе. Например, стандарты физического уровня на многомодовое волокно FDDI (PMD), Fast Ethernet (100Вазе^Х) рассчитаны на максимальное допустимое затухание в линии до 11 дБ при максимальном допустимом расстоянии 2 км. Если учесть, что потери в кабеле составляют 3 дБ/км, а в соединителе с однотипными волокнами — 0,5 дБ, то один дополнительный переход с 62,5 на 50 мкм, вносящий затухание 2,5 дБ, не будет критичным даже при максимальной длине кабельного сегмента (2 км).

Соединение многомодового и одномодового волокон. Еще большие внутренние потери (примерно 16 дБ) возникают при сопряжении многомодового и одномодового волокна, когда свет распространяется из первого во второе волокно.

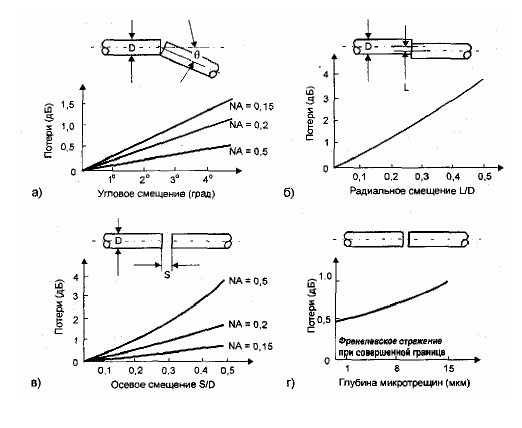

Внешние потери — это потери, которые являются следствием несовершенства как самой конструкции соединителя, так и процесса сборки оптического шнура. Внешние потери зависят от таких факторов как: механическая нестыковка (угловое смещение 0, радиальное смещение L, осевое смещение S); шероховатости на торце сердцевины; загрязнение участка между торцами волокон, рис. 3.2.

Некачественная полировка торцов волокон, а также трение, возникающее при многократном переподключении соединителей (имеющих физический контакт), может привести еще к одному типу потерь — потерь, связанных с рассеянием на микротрещинах (рис. 3.2 г).

Обычно суммарные потери в соединителе составляют до 0,3-0,4 дБ для одномодового и многомодового волокон. При этом, естественно, более жесткие требования предъявляются к качеству одномодового соединителя.
