Оптические распределительные устройства
Оптические распределительные устройства (ОРУ) могут устанавливаться в тех случаях, когда не требуется сложная коммутация волокон, например на удаленном сетевом узле или в центральном узле с небольшой концентрацией волокон. Как правило, ОРУ используются при построении волоконно-оптических магистралей локальных сетей на предприятиях, или при организации удаленного узла оптической телекоммуникационной системы. По способу терминирования волокон ОРУ относятся ко второму варианту — терминирование через сварку с pig-tail-ами.
К крупным зарубежным производителям ОРУ относятся ADC Telecommunications, AMP, Optronics, Telect, AT&T, появляются производители в Тайване.
В России ОРУ поставляются такими фирмами, как: «Вимком-Оптик», «Перспективные технологии», «Телеком Комплект Сервис».
В качестве ОРУ могут выступать: оптические распределительные коробки, оптические распределительные панели, оптические распределительные шкафы.
Оптические распределительные коробки (ОРК) предназначены для крепления на стену и выполняют функцию терминирования волокон внешнего ВОК требуемым типом оптических соединительных розеток, рис. 3.22. При монтаже ОРК происходит сварка оптических волокон предварительно разделанного внешнего кабеля с волокнами pig-tail-ов. Места сварки защищаются термоусаживающимися защитными гильзами (см. п. 3.2. Сварное соединение волокон), которые крепится в специальное гнездо. Pig-tail с внутренней стороны подключается к переходной розетке, установленной на боковой панели ОРК. Излишки волокон внешнего кабеля и pig-tail-ов укладываются в сплайс пластину(ы). Pig-tail-ы заготавливаются заранее с типом коннектора, соответствующим типу переходных розеток.
Рис. 3.22. Схема разделки оптических волокон внутри ОРК Обозначения:
1 — внешний ВОК; 2 — гермовводдля крепления кабеля; 3 — разделанные волокна внешнего ВОК; 4 — корпус коробки; 5 — сплайс-пластина; 6 — КДЗС; 7 — место сварки; 8 — винт для крепления на стену; 9 — волокно pig-tail-a; 10 — коннектор pig-tail-a; 11 — оптическая переходная розетка
Наиболее распространенными типами розеток для многомодового волокна являются SC mm и SC mm, а для одномодового волокна — FC sm, SC sm. Оптические соединительные шнуры подключаются к соединительным розеткам с наружной стороны коробки.

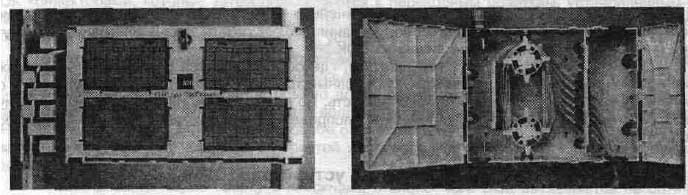

К недостаткам ОРК можно отнести слабую защищенность оптических шнуров, неудобства наращивания системы, а также тот факт, что не все ОРК имеют возможность хранения излишков оптических шнуров. Преимущества ОРК — это простота конструкции, невысокая стоимость, отсутствие необходимости использования стойки. На рис. 3.23 показаны некоторые выпускаемые модели
ОРК.
Рис. 3.22. Схема разделки оптических волокон внутри ОРК Обозначения:
Оптические распределительные панели (ОРП) в отличие от ОРК крепятся в стойку 19″. Стоечный вариант дает больше преимуществ особенно тогда, когда приемо-передающее оборудование находится в той же стойке. Здесь упрощается подключение оптических шнуров. Концентрация оборудования в одной стойке повышает надежность системы и облегчает обслуживание. На рис. 3.24 показаны примеры ОРП. На рис. 3.24 а показана панель для терминирования, совмещенная со сплайс-модулем. Такая панель в количестве одной или нескольких штук может устанавливаться на небольших коммутационных узлах.
На рис. 3.24 б показана панель, предназначенная для непосредственного терминирования. Сплайс-бокс, от которого идет станционный кабель к этой панели, может находиться в другой части той же стойки-секции или в другом помещении. Эта панель предназначена для использования на крупных коммутационных узлах.

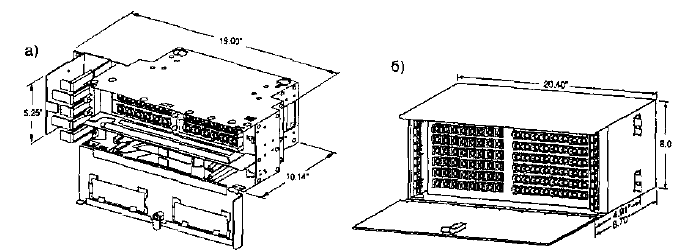

Рис. 3.24. Внешний вид оптических распределительных панелей:
а) 24-позиционная панель для терминирования с совмещенным сплайс-модулем и вертикальным кабелеводом; б) 72-позиционная панель, предназначенная для непосредственного терминирования
Оптические распределительные панели с притерминированным ВОК изготавливаются в заводских условиях и поставляются вместе с катушкой оптического кабеля, рис. 3.25. Допускается как стандартное исполнение, когда ОРП крепится в стойку до того, как начинает разматываться кабель, так и модифицированное исполнение, когда ОРП остается прикрепленной к катушке и вращается вместе с катушкой по мере разматывания кабеля. В модифицированном варианте ОРП можно отделить от катушки и установить в стойку, только после того, как весь кабель размотан. Модифицированный вариант хорошо подходит в тех случаях, когда кабель приходится протягивать через узкие отверстия. Зная расстояние до сплайс узла, можно в заказе притерминированной ОРП указывать соответствующую длину кабеля. Также при оформлении заказа можно задать требуемый стандарт соединителей и розеток, а также выбрать подходящее количество волокон, и тип ВОК.

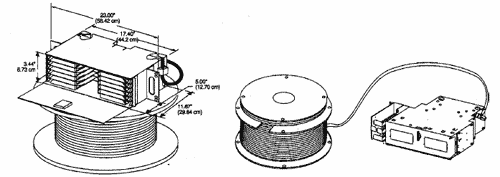

Рис. 3.25. Внешний вид оптической распределительной панели с притерминированным ВОК
Оптические распределительные шкафы (ОРШ) предназначены для терминирования волокон одного или нескольких внешних оптических кабелей. Шкафы выпускаются как для установки на пол, так и крепящиеся на стену. ОРШ отличаются от ОРК большими размерами и значительно большей емкостью волокон. ОРШ оснащаются дверцей и могут закрываться на ключ.
Шкаф SFET настенного крепления предназначен для организации терминирования ВОК с возможностью кросс-коннектных и интерконнектных соединений. Шкаф может служить демаркационным узлом между линейными и станционными ВОК.
