Построение сетей FDDI

Когда рекомендуется использовать технологию FDDI

Преимуществом технологии FDDI является сочетание нескольких очень важных для локальных сетей свойств: высокая степень отказоустойчивости;
способность покрывать значительные территории, вплоть до территорий крупных городов;
— высокая скорость обмена данными;
— детерминированный доступ, позволяющий передавать чувствительные к задержкам приложения;
— гибкий механизм распределения пропускной способности кольца между станциями;
— возможность работы при коэффициенте загрузки кольца, близком к единице;
— возможность легкой трансляции трафика FDDI в графики таких популярных протоколов, как

Ethernet и Token Ring за счет совместимости форматов адресов станций и использования общего подуровня LLC.

Пока FDDI — это единственная технология, которой удалось объединить все перечисленные свойства. В других технологиях эти свойства также встречаются, но не в совокупности. Так, технология Fast Ethernet также обладает скоростью передачи данных 100 Мбит/с, но она не позволяет восстанавливать работу сети после однократного обрыва кабеля и не дает возможности работать при большом коэффициенте загрузки сети (если не принимать во внимание коммутацию Fast Ethernet).

К недостаткам следует отнести один — высокую стоимость оборудования. За уникальное сочетание свойств приходится платить — технология FDDI остается самой дорогой 100-мегабитной технологией. Поэтому ее основные области применения — это магистрали кампусов и зданий, а также подключение корпоративных серверов. В этих случаях затраты оказываются обоснованными -магистраль сети должна быть отказоустойчивой и быстрой, то же относится к серверу, построенному на базе дорогой мультипроцессорной платформы и об­служивающему сотни пользователей. Из-за высокой стоимости оборудования решения на основе FDDI уступают решениям на основе Fast Ethernet при строительстве локальных сетей небольшой протяженности, когда стандарт Fast Ethernet предоставляет оптимальное решение.
При строительстве протяженных корпоративных сетей, выбор наилучшего стандарта зависит от ряда факторов. Главные факторы, которые могут говорить в пользу построения сети с магистралью FDDI, следующие:
— выраженная кольцевая топология кабельной системы, или размещения сетевых узлов;
— большое количество самих сетевых узлов (до 10 и более);
— ограниченное число волокон в кабельной системе (2 или 4);
— большая общая протяженность планируемой сети (несколько десятков километров).

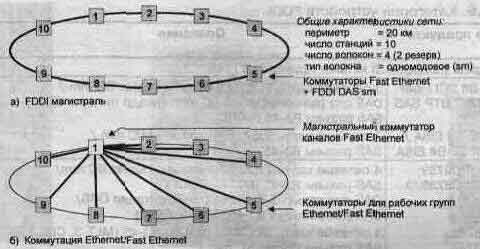

Примеры решений на основе различных технологий приведены на рис. 6.24.

Магистраль FDDI. На рис. 6,24 а показано решение с использованием магистрали FDDI. Это решение полностью удовлетворяет поставленным требованиям, и весьма эффективно. Отметим один недостаток: при отключении двух станций возможна микросегментация кольца FDDI. Обычно в сети магистральные узлы работают непрерывно без отключений. Более того, как сами коммутаторы, так и файл-серверы подключаются к источникам бесперебойного питания, Однако сама возможность отключения или выхода из строя имеется. Для повышения надежности можно отдельные станции подключать через двойное кольцо.

Альтернативное решение на основе коммутации Fast Ethernet, рис. 6,24 б. При небольшом количестве волокон сеть с центральным коммутатором каналов Fast Ethernet и Ethernet не проходит, поскольку она требует значительно большего числа волокон (особенно по мере приближения к узлу коммутации) по сравнению с тем, когда узлы связываются по кругу с ближайшими соседями соединениями «точка-точка». Поскольку расстояния между узлами большие, то наряду с центральным (магистральным) коммутатором следует устанавливать удаленные коммутаторы (коммутаторы для рабочих групп), подключенные полнодуплексными каналами к магистральному коммутатору. Для реализации такой сети требуется большее количество волокон, например для сегмента 1-10 нужно 10 волокон, для 1-9 — 8, и т.д. У такой сети есть еще одно слабое место -центральный коммутатор (узел 1) при его отключении или выходе из строя сеть становится неработоспособной.

Альтернативное решение на основе коммутации Fast Ethernet с дублированием, рис. 6.24 в. Для повышения надежности на узле 6 установлен второй магистральный коммутатор Fast Ethernet. Каждый из коммутаторов для рабочих групп подключаются к двум магистральным коммутаторам. Петли в потоках данных ликвидируются посредством алгоритма Spanning Tree. Для большей эффективности все активные каналы приходят на один из маги­стральных коммутаторов. Если этот коммутатор выходит из строя, то протокол Spanning Tree переопределяет активные каналы, замыкая их на коммутатор узла 6. Такая сеть по производительности не выигрывает перед предыдущим решением, но более надежна. В этом решении еще больше возрастает количество активных сегментов пар волокон «точка-точка».

Альтернативное решение на основе АТМ магистрали, рис. 6.24 г. В такой сети магистраль образована ATM/Fast Ethernet/Ethernet коммутаторами. По производительности и стоимости такое решение уступает всем предыдущим, если считать, что главной задачей магистрали является объединение существующих разрозненных сетей Ethernet и Fast Ethernet. Отметим, что магистраль АТМ лучше строить на основе одно (двух) магистральных коммутаторов на узлах, например 1 и 6, аналогично рис, 6.24 б, в. Причем на всех остальных узлах следует ставить устройства, совмещающие функции коммутации Ethernet/Fast Ethernet и доступа АТМ (АТМ access).

Альтернативное решение на основе цепи коммутаторов Fast Ethernet, рис. 6.24 д. В такой сети коммутаторы Fast Ethernet соединены друг с другом последовательно по кольцу, аналогично предыдущему примеру с АТМ коммутаторами. Это решение неудачно, так как большое количество коммутаторов Fast Ethernet приводит к росту латентных времен сети, Это решение не рекомендуется использовать.

Многие современные корпоративные сети построены с использованием технологии FDDI на магистрали в сочетании с технологиями Ethernet и Fast Ethernet в сетях этажей и отделов. Группа центральных серверов также обычно подключается к магистральному кольцу FDDI напрямую с помощью сетевых адаптеров FDDI.

Поставляемое оборудование

Выбор оборудования. На сегодня выпускается большое количество устройств FDDI, начиная от сетевых адаптеров FDDI и кончая FDDI/Ethernet/ATM коммутаторами. Поскольку прошло много времени с момента появления стандарта (в 1991 г. — основные спецификации стандарта FDDI, в 1994 г. — опубликованы спецификации ANSI TP-PMD и SMF-PMD), наблюдается очень высокая совместимость оборудования разных производителей, К крупным постав­щикам оборудования FDDI относятся компании: 3Com, Adaptec, BayNetworks, Cabletron, Cisco, DEC, NBase-Fibronics, Madge, Network Peripherals, SysKonnect и др.
